บทที่ 11 — จากเสาไฟหน้าบ้านถึงปลั๊ก: ระบบจำหน่ายและมิเตอร์

11.1 ช่วงสุดท้ายของการเดินทาง

ต่อจากหม้อแปลงหน้าบ้านที่เล่าไว้ท้ายบทที่ 10 ไฟฟ้าที่ออกจากสถานีย่อยจะเป็นสายแรงกลางที่มีแรงดันประมาณ 22 กิโลโวลต์ สำหรับพื้นที่ของการไฟฟ้าส่วนภูมิภาค หรือประมาณ 24 กิโลโวลต์ สำหรับพื้นที่ของการไฟฟ้านครหลวง วิ่งไปตามแนวถนนสายหลักของแต่ละย่าน สายแรงกลางเส้นนี้มีชื่อเรียกเฉพาะว่าฟีดเดอร์ (feeder) เปรียบได้กับท่อเมนย่อยที่ป้อนน้ำเข้าแต่ละย่านนั่นเอง

เมื่อฟีดเดอร์แตกแขนงเข้าซอย จะไปเจอกับหม้อแปลงซอยที่เล่าไว้แล้วในบทที่ 10 จากนั้นจึงกลายเป็นสายแรงต่ำระยะสั้นๆ ที่มีแรงดันประมาณ 220-380 โวลต์ เข้าสู่กลุ่มบ้านเรือนโดยตรง เหตุผลที่สายแรงต่ำต้องลากในระยะสั้นๆ เท่านั้นมาจากตรรกะเดียวกับที่เล่าไว้ในบทที่ 9 เพียงกลับด้าน แรงดันยิ่งต่ำ กระแสยิ่งต้องสูงขึ้นเพื่อส่งกำลังไฟฟ้าเท่าเดิม และกระแสสูงก็หมายถึงการสูญเสียและไฟตกที่มากขึ้นตามระยะทาง หม้อแปลงซอยจึงต้องกระจายอยู่ถี่ๆ ทุกไม่กี่ร้อยเมตร ให้อยู่ใกล้บ้านเรือนที่สุดเท่าที่จะทำได้

11.2 อ่านเสาไฟหน้าบ้านให้ออก

ลองเงยหน้ามองเสาไฟหน้าบ้านสักครั้ง สายที่พาดกันยั้วเยี้ยหลายชั้นดูเหมือนไม่มีระเบียบ แต่จริงๆ แล้วมีลำดับชั้นซ่อนอยู่ ไล่จากบนลงล่างได้ดังนี้ ชั้นบนสุดคือสายแรงกลางประมาณ 22 กิโลโวลต์ ที่พาดอยู่บนลูกถ้วยฉนวน เป็นโซนอันตรายที่สุดของทั้งเสา กฎหมายจึงกำหนดให้ต้องอยู่สูงพ้นระยะที่คนเอื้อมถึงเสมอ ถัดลงมาตรงกลางคือหม้อแปลงซอยพร้อมฟิวส์คัตเอาต์ ซึ่งเป็นกระบอกเอียงๆ ที่บางครั้ง "ระเบิดเปรี้ยง" เวลาฟิวส์ขาด ถัดลงมาอีกคือสายแรงต่ำที่เข้าบ้านจริง และชั้นล่างสุดคือมัดสายสื่อสารสีดำที่พันกันยุ่งเหยิงที่สุด

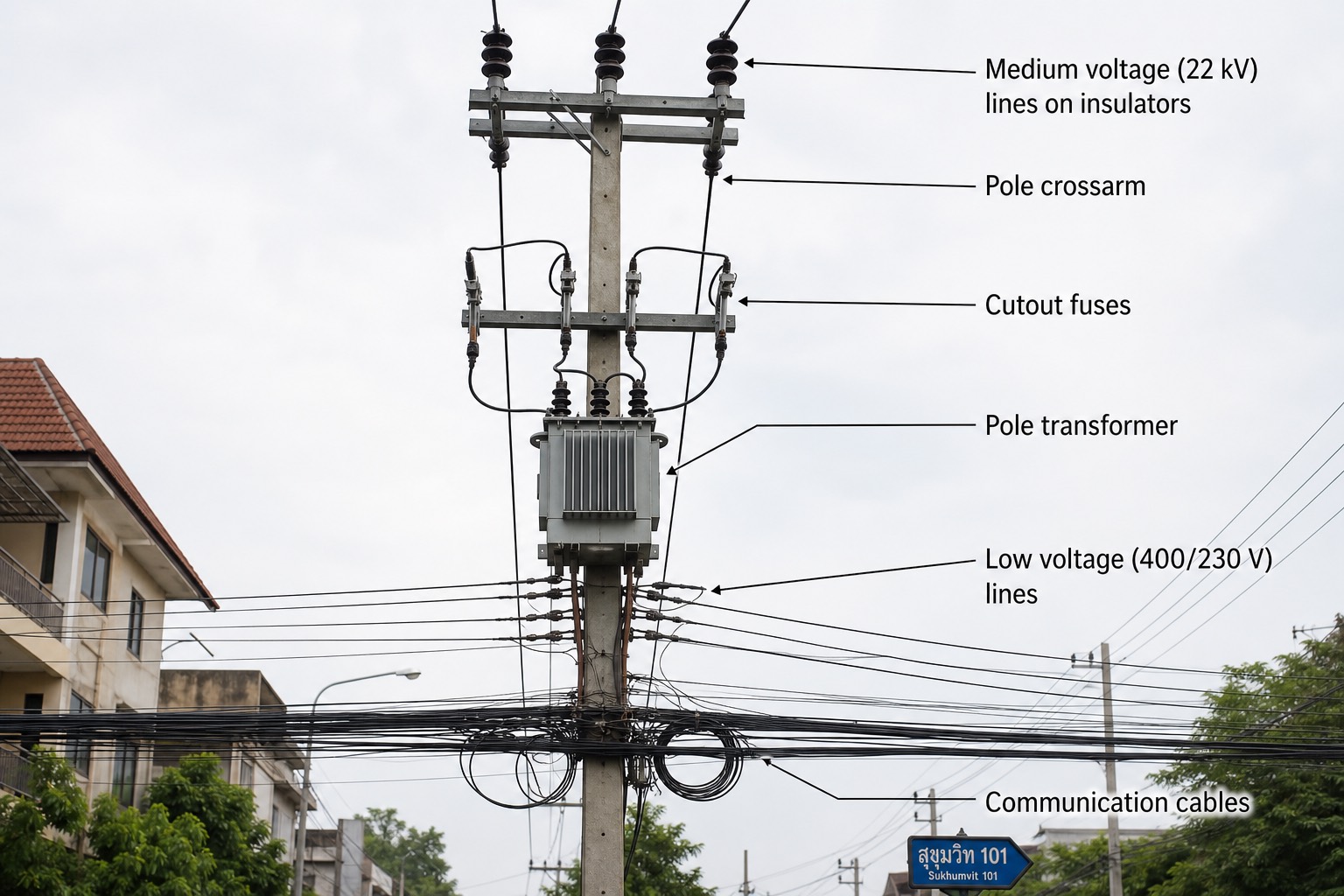

1. Medium voltage (22 kV) lines on insulators — สายแรงกลางบนสุดที่พาดบนลูกถ้วยฉนวน โซนอันตรายที่สุดของเสา ตรงตามที่อธิบายไว้ข้างต้น
2. Pole crossarm — แขนเสาที่ยื่นออกมารับน้ำหนักลูกถ้วยและสายแรงกลาง
3. Cutout fuses — ฟิวส์คัตเอาต์ กระบอกเอียงๆ ที่ป้องกันหม้อแปลงซอย เวลาขาดจะมีเสียง "เปรี้ยง" ดังตามที่เล่าไว้ในย่อหน้าถัดไป
4. Pole transformer — หม้อแปลงซอยที่เล่าไว้แล้วในบทที่ 10 ลดแรงดันจากสายแรงกลางเป็นสายแรงต่ำ
5. Low voltage (400/230 V) lines — สายแรงต่ำที่กระจายออกจากหม้อแปลงเข้าบ้านเรือนโดยตรง
6. Communication cables — มัดสายสื่อสารสีดำชั้นล่างสุด ไม่ใช่สายไฟฟ้า รายละเอียดอยู่ในกล่องเกร็ดน่ารู้ถัดไป

เกร็ดที่คนเข้าใจผิดกันบ่อยคือเสียง "เปรี้ยง" ดังกลางดึกพร้อมไฟดับทั้งซอยในทันที มักไม่ใช่หม้อแปลง "ระเบิด" อย่างที่หลายคนตกใจคิด แต่เป็นฟิวส์คัตเอาต์ของหม้อแปลงขาดต่างหาก ซึ่งเป็นกลไกป้องกันที่ทำงานตามปกติ ไม่ใช่อุบัติเหตุร้ายแรงแต่อย่างใด

ในเขตเมืองบางพื้นที่ การไฟฟ้านครหลวงและการไฟฟ้าส่วนภูมิภาคมีโครงการนำสายไฟฟ้าลงใต้ดินแทนสายอากาศ ข้อดีคือทัศนียภาพสวยขึ้นและทนต่อพายุลมแรงได้ดีกว่ามาก แต่ข้อเสียคือต้นทุนก่อสร้างแพงกว่าสายอากาศธรรมดาหลายเท่าตัว และเวลาเกิดปัญหาก็หาจุดเสียและซ่อมแซมได้ยากและช้ากว่าด้วย จึงต้องเลือกใช้ให้เหมาะสมกับแต่ละพื้นที่ ไม่มีแบบไหนดีกว่ากันทุกกรณี

11.3 มิเตอร์: มาตรวัดที่นับเงินเรา

มิเตอร์ไฟฟ้าทำหน้าที่นับพลังงานไฟฟ้าที่บ้านเราใช้สะสมไปเรื่อยๆ เป็นหน่วยที่เรียกว่ากิโลวัตต์ชั่วโมง (kWh) ทวนความจำจากบทที่ 1 ไม่ต่างจากมาตรวัดน้ำที่นับปริมาณน้ำเป็นลูกบาศก์เมตรเลย

มิเตอร์แบบเก่าที่หลายบ้านยังใช้อยู่เป็นแบบจานหมุน จานอะลูมิเนียมวงกลมภายในจะหมุนเร็วขึ้นตามปริมาณไฟฟ้าที่ใช้ในขณะนั้น ยิ่งเปิดแอร์หลายเครื่องพร้อมกัน จานก็ยิ่งหมุนติ้วเร็วขึ้น แล้วสะสมเป็นตัวเลขกลไกที่เจ้าหน้าที่การไฟฟ้าต้องเดินมาจดบันทึกทุกเดือนด้วยตัวเอง ส่วนสมาร์ทมิเตอร์ที่กำลังทยอยเปลี่ยนมาแทนที่เป็นมิเตอร์แบบวัดผลดิจิทัลที่ส่งค่าการใช้ไฟกลับไปยังการไฟฟ้าโดยอัตโนมัติ ไม่ต้องรอเจ้าหน้าที่มาจดอีกต่อไป และยังดูข้อมูลการใช้ไฟย้อนหลังเป็นรายชั่วโมงผ่านแอปพลิเคชันได้ด้วย ความสามารถนี้เปิดทางไปสู่การคิดค่าไฟตามช่วงเวลาการใช้งาน หรือที่เรียกย่อว่า TOU (Time of Use) ซึ่งจะเล่าละเอียดอีกครั้งในบทที่ 15-16

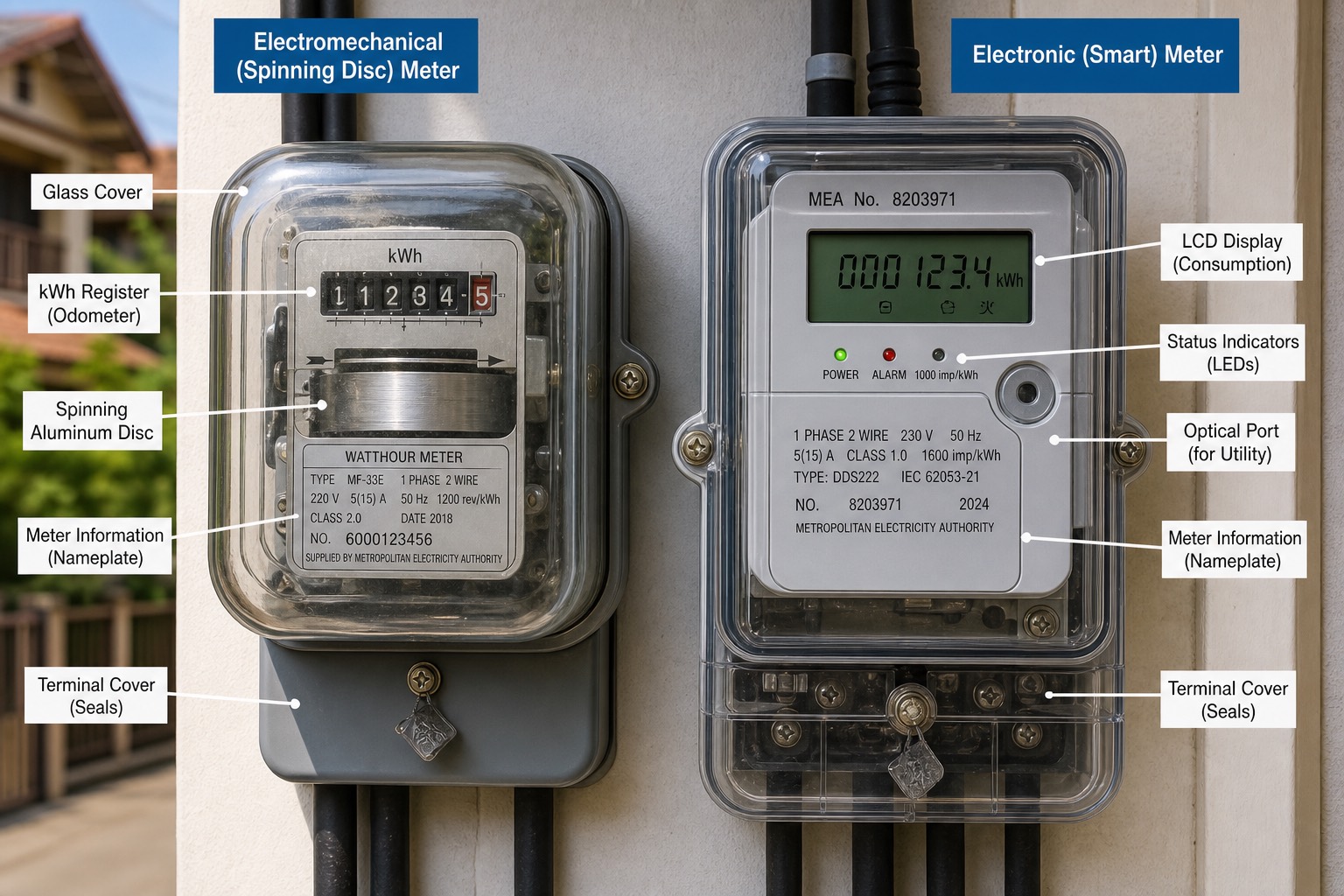

1. Electromechanical (Spinning Disc) Meter — มิเตอร์แบบเก่าฝั่งซ้าย ใช้จานอะลูมิเนียมหมุนตามปริมาณไฟฟ้าที่ใช้
2. Spinning Aluminum Disc — จานอะลูมิเนียมที่หมุนเร็วขึ้นเมื่อใช้ไฟมากขึ้น ตามที่อธิบายไว้ในย่อหน้าก่อนหน้า
3. kWh Register (Odometer) — ตัวเลขกลไกที่สะสมหน่วยไฟฟ้าไว้ เจ้าหน้าที่ต้องมาจดด้วยตาทุกเดือน
4. Glass Cover และ Terminal Cover (Seals) — ฝาครอบกระจกและซีลปิดจุดต่อสาย ป้องกันการแกะดัดแปลง
5. Meter Information (Nameplate) — ป้ายข้อมูลมิเตอร์ บอกรุ่น พิกัดกระแส และหน่วยงานเจ้าของ
6. Electronic (Smart) Meter — สมาร์ทมิเตอร์ฝั่งขวา วัดผลดิจิทัลและส่งค่าอัตโนมัติ
7. LCD Display (Consumption) — จอแสดงหน่วยไฟฟ้าที่ใช้สะสม อ่านค่าได้ตรงๆ ไม่ต้องตีความจากจานหมุน
8. Status Indicators (LEDs) และ Optical Port (for Utility) — ไฟสถานะแสดงการทำงาน และช่องสื่อสารที่เจ้าหน้าที่ใช้เชื่อมต่ออ่านค่าหรือตั้งค่า

อีกเรื่องที่ควรรู้ไว้คือมิเตอร์ไฟฟ้าทุกตัวเป็นทรัพย์สินของการไฟฟ้า ไม่ใช่ของเจ้าของบ้าน การแกะหรือดัดแปลงมิเตอร์ด้วยตัวเองจึงผิดกฎหมายและเป็นอันตรายอย่างมากด้วย

11.4 ไฟดับเกิดจากอะไรได้บ้าง

เวลาไฟดับ วิธีวิเคราะห์ง่ายๆ คือไล่ตามระยะทางและอาการที่เห็น ถ้าดับเฉพาะบ้านเราหลังเดียว มักมาจากเบรกเกอร์ในบ้านตกหรือฟิวส์มิเตอร์ขาด ถ้าดับทั้งซอยพร้อมกัน มักมาจากฟิวส์คัตเอาต์ของหม้อแปลงซอยขาด ถ้าดับทั้งย่านเป็นบริเวณกว้าง มักมาจากฟีดเดอร์มีเหตุ เช่นต้นไม้ล้มทับสาย รถชนเสา หรือสัตว์ไปสัมผัสสาย และถ้าดับทั้งอำเภอหรือทั้งจังหวัดพร้อมกัน ซึ่งพบได้น้อยมาก มักมาจากสายส่งหรือสถานีไฟฟ้าขนาดใหญ่มีปัญหา แต่ระบบป้องกันหลายชั้นที่เล่าไว้ในบทที่ 10 ก็ช่วยกันเหตุแบบนี้ไว้ได้เกือบตลอดอยู่แล้ว

ถ้าไฟดับวูบเดียวแล้วติดเอง นั่นคือการจ่ายซ้ำอัตโนมัติที่ทวนความจำจากบทที่ 10 แต่ถ้าดับนานกว่านั้น ต้องรอทีมช่างออกไปหาจุดเสียจริงในพื้นที่ ซึ่งระบบสมาร์ทมิเตอร์และเทคโนโลยีใหม่ๆ กำลังช่วยให้การไฟฟ้าชี้จุดที่มีปัญหาได้รวดเร็วขึ้นกว่าเดิมมาก

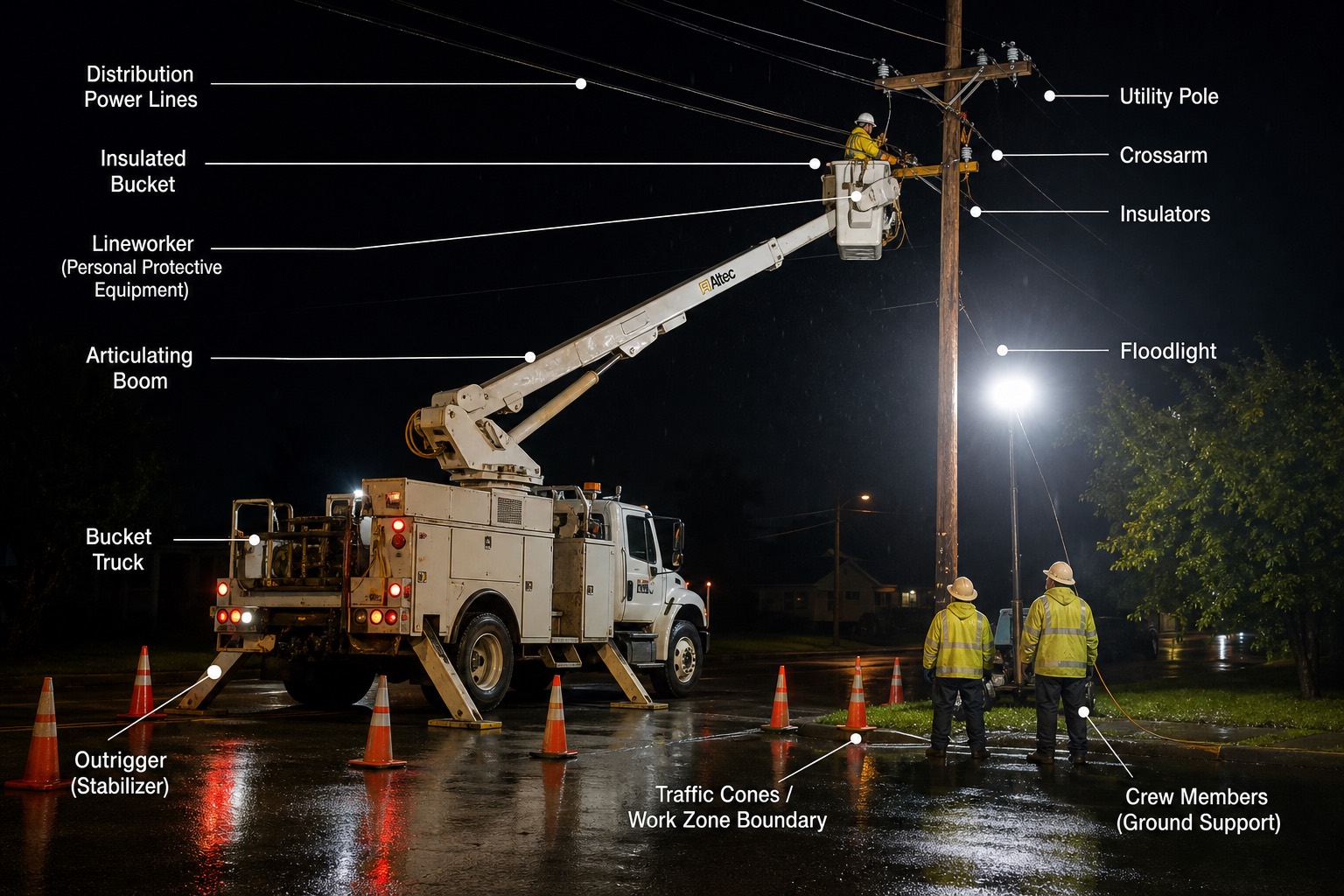

1. Bucket Truck และ Articulating Boom — รถกระเช้าและแขนยกที่พาช่างขึ้นไปทำงานบนเสาไฟได้อย่างปลอดภัย
2. Insulated Bucket — กระเช้าหุ้มฉนวนที่ช่างยืนทำงานอยู่ ป้องกันไฟฟ้าไหลผ่านมาถึงตัว
3. Lineworker (Personal Protective Equipment) — ช่างสายที่สวมชุดป้องกันครบชุดขณะซ่อมสายบนเสา
4. Distribution Power Lines, Utility Pole, Crossarm, Insulators — เสาและสายจำหน่ายที่ทีมช่างกำลังซ่อมอยู่ ชุดเดียวกับที่อธิบายไว้ในหัวข้อ 11.2
5. Floodlight — ไฟส่องสว่างกำลังสูงที่ติดตั้งชั่วคราวให้ทำงานกลางคืนได้ปลอดภัย
6. Outrigger (Stabilizer) — ขาค้ำยันรถกระเช้าให้มั่นคงขณะยกแขนสูง
7. Traffic Cones / Work Zone Boundary และ Crew Members (Ground Support) — กรวยกันพื้นที่และทีมภาคพื้นที่คอยสนับสนุนช่างบนกระเช้า

เมื่อเจอเหตุไฟดับ ควรแจ้งเหตุทันทีผ่านเบอร์สายด่วนของการไฟฟ้าแต่ละพื้นที่ คือ 1129 สำหรับการไฟฟ้าส่วนภูมิภาค และ 1130 สำหรับการไฟฟ้านครหลวง หรือผ่านแอปพลิเคชัน PEA Smart Plus และ MEASY ก็ได้เช่นกัน การแจ้งรายละเอียดให้ชัดเจนว่าเสาต้นไหน ซอยอะไร จะช่วยให้ทีมช่างหาจุดเกิดเหตุได้รวดเร็วขึ้นมาก

11.5 เข้าบ้านอย่างปลอดภัย: ตู้ไฟ สายดิน และเซฟตี้คัต

ปิดวงจรการเดินทางของไฟฟ้าที่เริ่มต้นจากบทที่ 1 ได้แล้ว หลังผ่านมิเตอร์เข้ามาในบ้าน ไฟฟ้าจะเข้าสู่ตู้เบรกเกอร์ที่แบ่งวงจรย่อยออกเป็นหลายส่วน เช่นวงจรไฟแสงสว่าง วงจรปลั๊กไฟ วงจรเครื่องปรับอากาศ และวงจรเครื่องทำน้ำอุ่นแยกกันชัดเจน เพื่อให้ถ้าจุดใดจุดหนึ่งมีปัญหา จุดอื่นยังใช้งานได้ตามปกติ

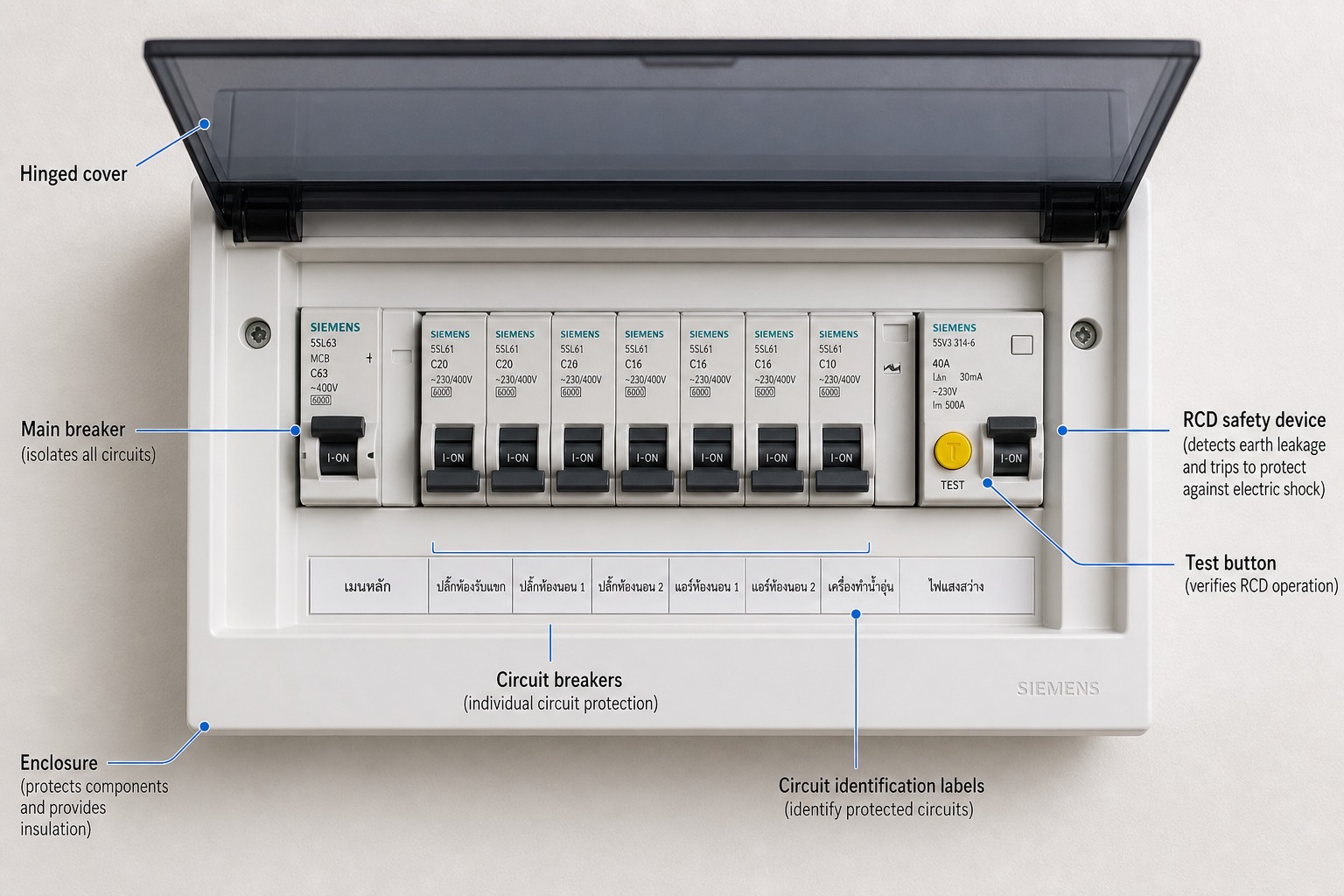

1. Main breaker (isolates all circuits) — เบรกเกอร์หลักที่ตัดไฟทั้งบ้านได้ในสวิตช์เดียว อยู่ซ้ายสุดของตู้
2. Circuit breakers (individual circuit protection) — เบรกเกอร์ย่อยแต่ละตัวพร้อมป้ายชื่อวงจร เช่น ปลั๊กห้องรับแขก แอร์ห้องนอน เครื่องทำน้ำอุ่น
3. Circuit identification labels — ป้ายบอกว่าเบรกเกอร์แต่ละตัวควบคุมวงจรไหน ช่วยให้ตัดไฟเฉพาะจุดได้ถูกต้อง
4. RCD safety device (detects earth leakage and trips to protect against electric shock) — เครื่องตัดไฟรั่วฝั่งขวาสุด ทำงานตามหลักการที่อธิบายไว้ในย่อหน้าถัดไป
5. Test button (verifies RCD operation) — ปุ่มสีเหลืองสำหรับทดสอบเครื่องตัดไฟรั่ว ควรกดทุกประมาณ 3 เดือน
6. Hinged cover และ Enclosure (protects components and provides insulation) — ฝาครอบและกล่องหุ้มที่ป้องกันไม่ให้สัมผัสส่วนมีไฟฟ้าโดยตรง

อุปกรณ์สำคัญอีกตัวที่ควรมีในทุกบ้านคือเครื่องตัดไฟรั่ว หรือที่เรียกกันทั่วไปว่าเซฟตี้คัต (Residual Current Device เรียกย่อว่า RCD) หลักการทำงานเทียบได้กับตาชั่งสองข้าง คือคอยเปรียบเทียบปริมาณกระแสไฟฟ้าที่ไหลเข้าไปกับที่ไหลกลับออกมาตลอดเวลา ถ้าทั้งสองข้างเท่ากันแปลว่าปกติ แต่ถ้าปริมาณไม่เท่ากัน แปลว่ามีกระแสไฟฟ้าส่วนหนึ่งรั่วออกไปนอกวงจรที่ไม่ควรเกิดขึ้น ซึ่งอาจรั่วผ่านตัวคนได้ด้วย เครื่องตัดไฟรั่วจะตัดไฟทันทีภายในเวลาเพียงประมาณ 0.04 วินาที เร็วกว่าที่คนจะรู้สึกอันตรายด้วยซ้ำ ควรกดปุ่ม TEST ทดสอบการทำงานของเครื่องตัดไฟรั่วอย่างน้อยทุกๆ 3 เดือน

เครื่องทำน้ำอุ่นเป็นเครื่องใช้ไฟฟ้าที่เสี่ยงอันตรายจากไฟรั่วมากที่สุดชิ้นหนึ่ง เพราะอยู่ใกล้น้ำตลอดเวลา จึงต้องมีทั้งสายดินและเครื่องตัดไฟรั่วติดตั้งอยู่เสมอ กติกาง่ายๆ ข้อนี้ช่วยชีวิตคนไทยมาแล้วนับไม่ถ้วน และเป็นจุดที่ไม่ควรมองข้ามเด็ดขาดในทุกบ้าน
